ZDMS0.6/**S-HS(SWG)

SWG型消防水炮機械總成.pdf

產品概述

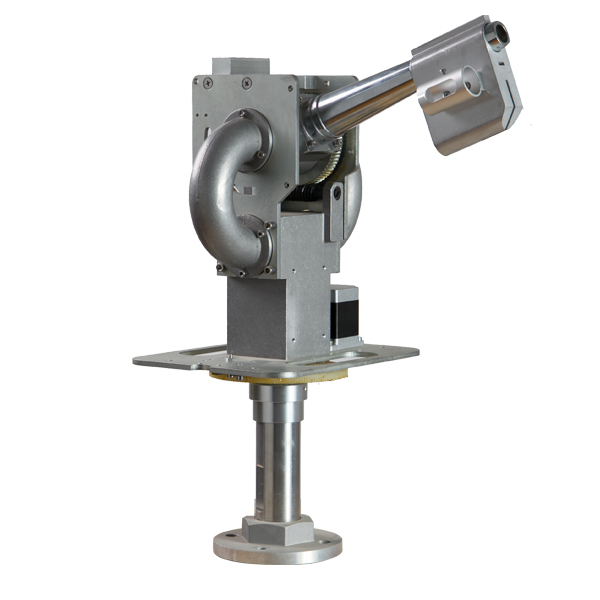

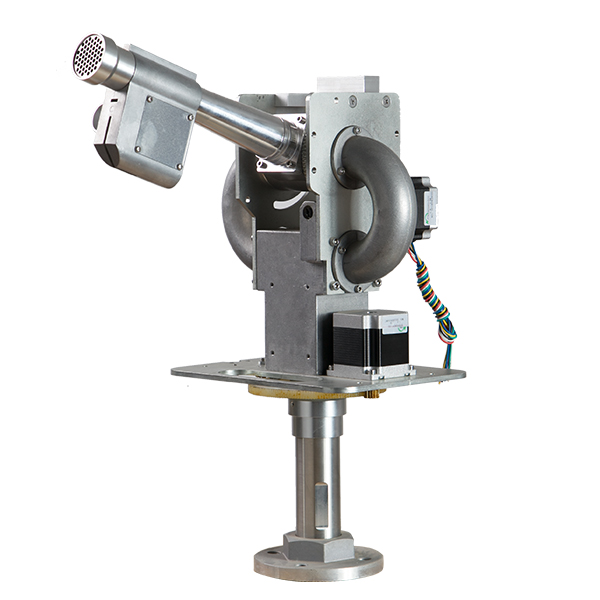

SWG系列5L/10L消防水炮機械總成分別是為5L/30m、10L/35m自動跟蹤定位射流滅火裝置配套使用的炮體機械部件，產品主體為壓鑄鋁合金材質，配有DN25 PN16的配對法蘭供現場安裝使用。機械總成選用混合式步進電機，步距角1.8°精準控制機體的旋轉定位角度。機械總成的垂直方向采用蝸輪蝸桿傳動形式，有效自鎖水炮炮頭組件。產品滿足國標GB25204-2010中定義的性能要求。

供水系統

主要由水源、消防水泵、高位水箱或氣壓穩壓裝置、水泵接合器和管路組成，其目的在于能給裝置提供快速的、充足的水源。灑水炮

執行系統

由滅火裝置、電源裝置、火災自動報警裝置等中間執行裝置組成，即當發生火情時，執行滅火及報警動作的相關組件。

控制系統

由聯動控制柜及區域控制箱、系統電源控制器、計算機火災（視頻）監控系統組成。其目的在于對供水系統和執行系統進行控制，可靈活的實現手動、自動以及現場、消防中心的各種操作。有效完成從發現火災直至撲滅火災等一系列動作。并能使自動跟蹤定位射流滅火系統通過輸入模塊和輸入輸出模塊直接與火災自動報警中心連接，保證火災報警系統的整體性。
