ZDMS0.8/**S-HS(**/BU)
產品概述

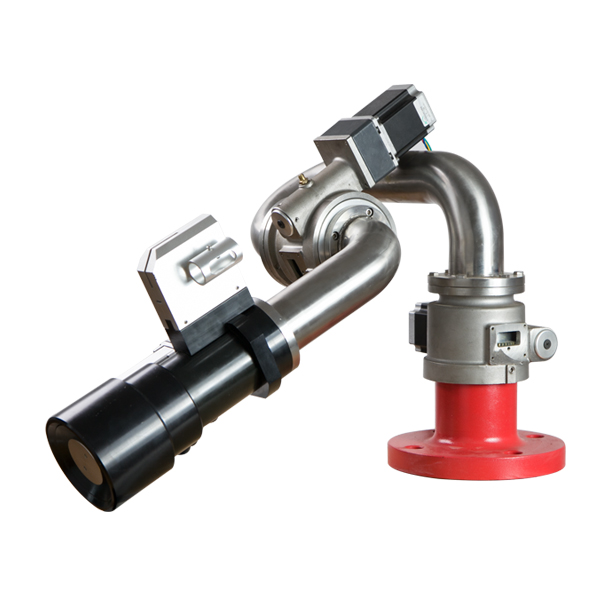

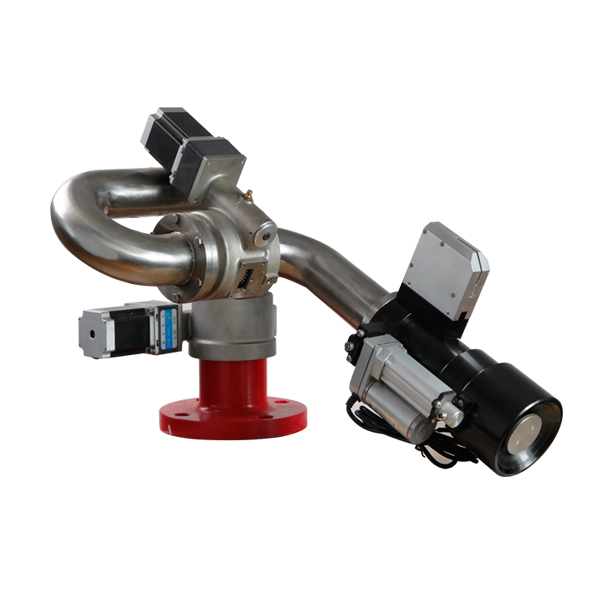

BU系列20L/30L消防水炮機械總成,以不銹鋼304材質的精密鑄件及衛生級彎管為水炮機械總成主體,滿足20L/50m、30L/50m自動跟蹤定位射流滅火裝置的機械主體使用,彎管表面鏡面拋光,適用于有一定腐蝕性的場所使用,選用蝸輪蝸桿結構的傳動形式,搭載混合式步進電機+2GN3K精密減速機,滿足傳動扭矩及精準控制需求,炮頭配有電動直線推桿,自由轉換柱狀霧狀噴射作業,產品滿足國標GB25204-2010中定義的產品性能要求。
水炮名稱 | BU型自動消防水炮機械總成 | ||
產品執行標準 | GB19156-2019 | ||
炮體主要材質 | 1Cr18Ni9Ti | ||
水炮型號 | ZDMS0.8/20S-HS(PG/BU) | ZDMS0.8/30S-HS(PG/BU) | ZDMS0.8/40S-HS(PG/BU) |
額定流量 | 20L/s | 30L/s | 40L/s |
額定工作壓力 | 0.8MPa | 0.8MPa | 0.8MPa |
允許工作壓力 | 1.2MPa | 1.2MPa | 1.2MPa |
工作壓力范圍 | 0.8MPa~1.2MPa | 0.8MPa~1.2MPa | 0.8MPa~1.2MPa |
射程 | ≥50m | ≥55m | ≥60m |
允許噴霧角度 | ≥120o | ≥120o | ≥120o |
連接法蘭 | DN80 PN16 GB/T9119-2000 | DN80 PN16 GB/T9119-2000 | DN80 PN16 GB/T9119-2000 |
水平回轉角度 | 0~360o | 0~360o | 0~360o |
俯仰角度 | -90o~+90o | -90o~+90o | -90o~+90o |
進口直徑 | ?60mm±0.5mm | ?60mm±0.5mm | ?60mm±0.5mm |
出口直徑 | ?42mm±0.5mm | ?53mm±0.5mm | ?53mm±0.5mm |
供水系統
主要由水源、消防水泵、高位水箱或氣壓穩壓裝置、水泵接合器和管路組成,其目的在于能給裝置提供快速的、充足的水源。灑水炮
執行系統
由滅火裝置、電源裝置、火災自動報警裝置等中間執行裝置組成,即當發生火情時,執行滅火及報警動作的相關組件。
控制系統
由聯動控制柜及區域控制箱、系統電源控制器、計算機火災(視頻)監控系統組成。其目的在于對供水系統和執行系統進行控制,可靈活的實現手動、自動以及現場、消防中心的各種操作。有效完成從發現火災直至撲滅火災等一系列動作。并能使自動跟蹤定位射流滅火系統通過輸入模塊和輸入輸出模塊直接與火災自動報警中心連接,保證火災報警系統的整體性。
